Numero / Number: 835

Nome / Name: Regolatore di livello/Level regulator

Anno di produzione / Year of production: 1968

Descrizione:

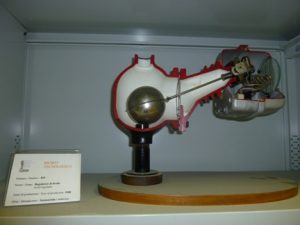

Il regolatore di livello della foto (sezionato per evidenziare il galeggiante e il dispositivo di contatto), è così formato a scopo chiaramente didattico. L’originale era impiegato nelle caldaie e il galleggiante è mosso dal livello dell’acqua; quando il galleggiante si alza, appunto per effetto dell’acqua che sale, un’asta meccanica collegata a una leva muove un contatto, che a sua volta apre o chiude un circuito elettrico ad esempio per bloccare la motopompa che invia l’acqua. Nel caso specifico il contatto è sostituito da due terminali che fanno capo a un’ampolla contenente del mercurio che, come noto, è un ottimo conduttore. L’inclinazione dell’ampolla collegata all’asta del galleggiante fa si che il mercurio si sposti toccando o meno i terminali chiudendo o aprendo un circuito in modo analogo a un contatto elettrico.
