Numero / Number: 90

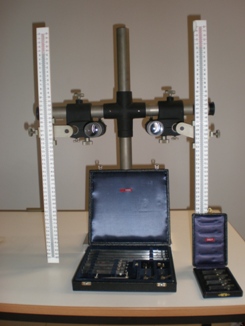

Nome / Name: Estensimetro a specchi / Mirrors estensometer

Anno di produzione / Year of production: 1961

Ditta / Manufacturer: Galdabini

Descrizione:

Questo strumento misura la variazione di lunghezza (allungamento, accorciamento) che subisce un segmento (provino) di lunghezza nota sollecitato da una forza applicata indicandone e registrandone i valori.
Il tipo ottico esegue una comparazione della lunghezza del provino rispetto a quella fissa di una lama (lama di comparazione); ogni variazione è trasformata sulla rotazione di uno specchio e quindi nella variazione di direzione di un’immagine riflessa.
L’allungamento subito dal provino è proporzionale alla lettura eseguita sulla scala dell’asta di comparazione.
